产品名称：裸导线用复合外套带间隙金属氧化物避雷器
编号：Pro200922512532
价格：面议
时间：2009-2-25 12:53:37
购买：

详细内容

产品介绍：

裸导线用复合外套带间隙金属氧化物避雷器，由由金属支撑板、避雷器本体及避雷器本体顶部的高压电极与裸导线之间的空气间隙三部分组合而成，主要用于10kV交流裸导线输电线路，防止雷击线路引起的绝缘子闪络，降低雷击造成的线路跳闸率
裸导线用复合外套带间隙金属氧化物避雷器，该产品的避雷器本体高压电极表面成弧形，两端延导线垂直方向延长，可以保证在自然力使导线摆动的情况下，闪络路径依然发生在裸导线与避雷器本体的高压电极之间，增强避雷器的防雷效果。

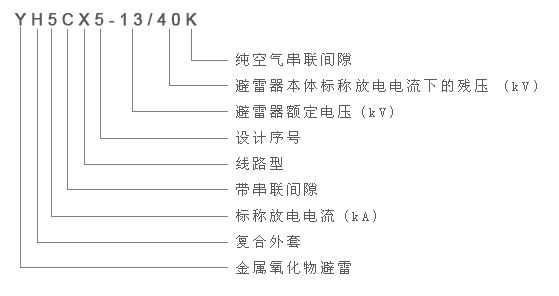

产品型号：

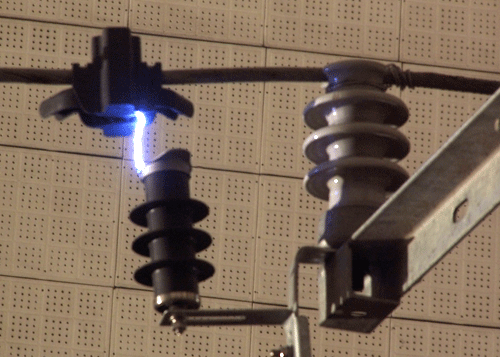

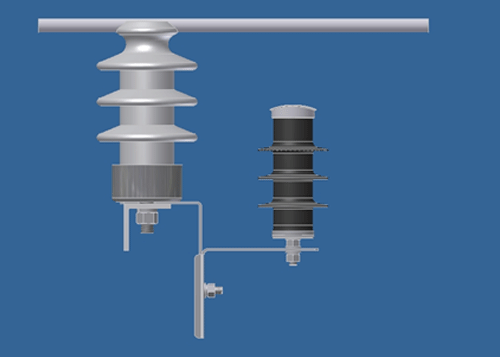

相关产品图片：

技术参数：

产品主要技术参数

参数		符号	单位	相关参数	数值
系统标称电压			kV, 有效值		10
避雷器额定电压		UR	kV, 有效值		13
避雷器持续运行电压		UC	kV, 有效值		10.4
标称放电电流		In	kA, 峰值		5
大电流冲击耐受电流			kA, 峰值	4/10ms	65
方波冲击耐受电流			A, 峰值	2 ms	250
雷电冲击残压			kV, 峰值	8/20ms, 5kA	≤35
陡波冲击残压			kV, 峰值	1/10ms, 5kA	≤40
操作冲击残压			kV, 峰值	30/60ms, 100A	≤30.5
工频参考电压			kV, 有效值	阻性AC, 1mA	≥13
直流1mA参考电压		U1mA	kV, 峰值	DC, 1mA	≥20
0.75倍U1mA电压下的泄漏电流			mA, 峰值	DC, 0.75U1mA	≤30
避雷器耐受工频电压			kV 有效值		≥26
环形电极对针式瓷绝缘子最大伞裙的间隙距离		mm			20
持续电流	全电流	Ix	mA, 有效值	1.0 UC	≤700
持续电流	阻性电流	IR	mA, 峰值	1.0 UC	≤200
局部放电量			pC	1.05 UC	≤10
复合外套绝缘工频耐受电压			kV, 有效值	1min(湿/干)	30/42
复合外套绝缘雷电耐受电压			kV, 峰值	1.2/50ms	75
长期最大允许水平拉力			N		147
爬电比距			mm/kV		≥31
重量			kg		1.8
