产品介绍:
耐张杆用复合外套带串联间隙金属氧化物避雷器,由避雷器本体、绝缘子、空气间隙和穿刺金具四部分组合而成,主要用于10kV架空线路耐张杆塔下跳线的线路,防止雷击线路引起的绝缘子闪络,降低雷击造成的线路跳闸率。 耐张杆用复合外套带串联间隙金属氧化物避雷器具有防雷击断线、施工简单、附带绝缘罩、安全可靠性高、填补国内技术空白的特点。具体地,其具有以下优点: (1)采用避雷器本体下端加装绝缘子,绝缘子两端加装上电极和下电极,构成空气间隙,通过研究调整间隙距离,确保雷击放电发生在此空气间隙之间。 (2)在系统运行过程中,由研制的绝缘子承受系统电压,避雷器不承受系统电压,增加了可靠性,减少了维护成本。 (3)在绝缘导线上加装了穿刺金具组件,用导线将穿刺金具组件与间隙的下电极可靠连接,确保穿刺金具组件、间隙的下电极和导线的芯体等电位联接。 (4)加装穿刺金具组件,雷电放电后,在避雷器本体损坏的情况下,电弧弧根由导线转移到穿刺金具组件,接续的工频短路电弧的弧根固定在穿刺金具组件上燃烧,依然保护导线免于烧伤断线。 (5)避雷器本体可以有效地保证与绝缘子及上电极的电接触,上电极设计成环球状,方便下电极与之相互对应。

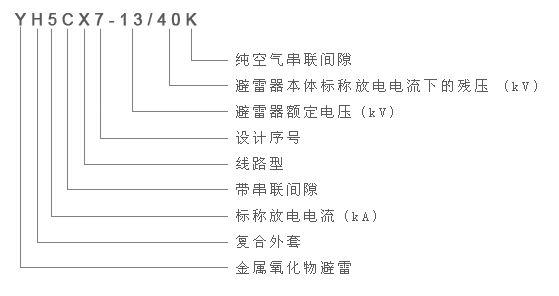

产品型号:

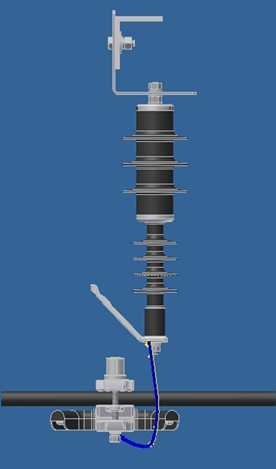

相关产品图片:
技术参数:
产品主要技术参数
参 数 |
符号 |
单 位 |
相关参数 |
数 值 |
系统标称电压 |
|
kV, 有效值 |
|
10 |
避雷器额定电压 |
UR |
kV, 有效值 |
|
13 |
避雷器持续运行电压 |
UC |
kV, 有效值 |
|
10.4 |
标称放电电流 |
In |
kA, 峰值 |
|
5 |
大电流冲击耐受电流 |
|
kA, 峰值 |
4/10ms |
65 |
方波冲击耐受电流 |
|
A, 峰值 |
2 ms |
150 |
雷电冲击残压 |
|
kV, 峰值 |
8/20ms, 5kA |
≤40 |
陡波冲击残压 |
|
kV, 峰值 |
1/10ms, 5kA |
≤46 |
操作冲击残压 |
|
kV, 峰值 |
30/60ms, 100A |
≤34 |
工频参考电压 |
|
kV, 有效值 |
阻性AC, 1mA |
≥13 |
直流1mA参考电压 |
U1mA |
kV, 峰值 |
DC, 1mA |
≥20 |
0.75倍U1mA电压下的泄漏电流 |
|
mA, 峰值 |
DC, 0.75U1mA |
≤30 |
避雷器耐受工频电压 |
|
kV 有效值 |
|
≥26 |
持续电流 |
全电流 |
Ix |
mA, 有效值 |
1.0 UC |
≤700 |
阻性电流 |
IR |
mA, 峰值 |
≤200 |
局部放电量 |
|
pC |
1.05 UC |
≤10 |
复合外套绝缘工频耐受电压 |
|
kV, 有效值 |
1min(湿/干) |
30/42 |
复合外套绝缘雷电耐受电压 |
|
kV, 峰值 |
1.2/50ms |
75 |
长期最大允许水平拉力 |
|
N |
|
147 |
避雷器爬电比距 |
|
mm/kV |
|
≥31 |
绝缘子雷电全波冲击耐受电压 |
|
kV, 有效值 |
1.2/50ms |
≥110 |
绝缘子工频耐受电压 |
|
kV, 有效值 |
1min(湿/干) |
35/42 |
绝缘子最小电弧距离 |
|
mm |
|
110 |
绝缘子最小公称爬电距离 |
|
mm |
|
280 |
重量 |
|
kg |
|
2.2 | |
