产品名称：裸导线用复合外套带间隙金属氧化物避雷器
编号：Pro2009225125114
价格：面议
时间：2009-2-25 12:52:47
购买：

详细内容

产品介绍：

裸导线用复合外套带间隙金属氧化物避雷器，由避雷器本体、金具电极和串联间隙三部分组合而成，主要用于10kV交流裸导线输电线路，防止雷击线路引起的绝缘子闪络，降低雷击造成的线路跳闸率。
裸导线用复合外套带间隙金属氧化物避雷器，该产品的避雷器本体高压电极表面呈弧形，两端沿导线垂直方向延长，可以保证在自然力使导线摆动的情况下，闪络路径依然发生在裸导线与避雷器本体的高压电极之间，增强避雷器的防雷效果。另外加装了金具电极，雷电放电时，即使避雷器本体损坏，依然可以有效保护导线免予烧伤断线。

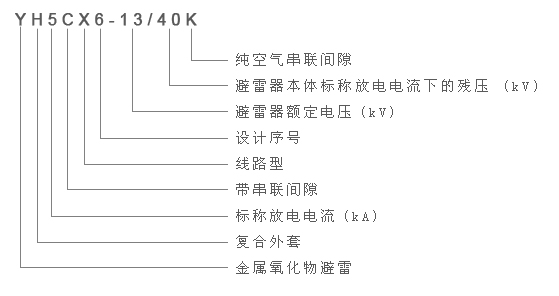

产品型号：

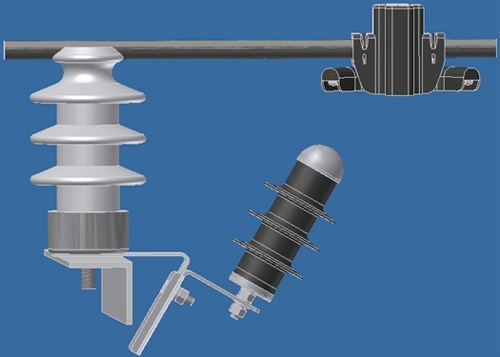

相关产品图片：

技术参数：

产品主要技术参数

参数		符号	单位	相关参数	数值
系统标称电压			kV, 有效值		10
避雷器额定电压		UR	kV, 有效值		13
避雷器持续运行电压		UC	kV, 有效值		10.4
标称放电电流		In	kA, 峰值		5
大电流冲击耐受电流			kA, 峰值	4/10ms	65
方波冲击耐受电流			A, 峰值	2 ms	250
雷电冲击残压			kV, 峰值	8/20ms, 5kA	≤35
陡波冲击残压			kV, 峰值	1/10ms, 5kA	≤40
操作冲击残压			kV, 峰值	30/60ms, 100A	≤30.5
工频参考电压			kV, 有效值	阻性AC, 1mA	≥13
直流1mA参考电压		U1mA	kV, 峰值	DC, 1mA	≥20
0.75倍U1mA电压下的泄漏电流			mA, 峰值	DC, 0.75U1mA	≤30
避雷器耐受工频电压			kV 有效值		≥26
环形电极对针式瓷绝缘子最大伞裙的间隙距离		mm			20
持续电流	全电流	Ix	mA, 有效值	1.0 UC	≤700
持续电流	阻性电流	IR	mA, 峰值	1.0 UC	≤200
局部放电量			pC	1.05 UC	≤10
复合外套绝缘工频耐受电压			kV, 有效值	1min(湿/干)	30/42
复合外套绝缘雷电耐受电压			kV, 峰值	1.2/50ms	75
长期最大允许水平拉力			N		147
爬电比距			mm/kV		≥31
重量			kg		1.8
